Laposházú éktolózár öntöttvasból 6.10

Laposházú éktolózár öntöttvasból 6.10

Hideg és meleg vízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra.

Laposházú éktolózár öntöttvasból

DN 40 - 600 PN 6, 10



Alkalmazási terület:

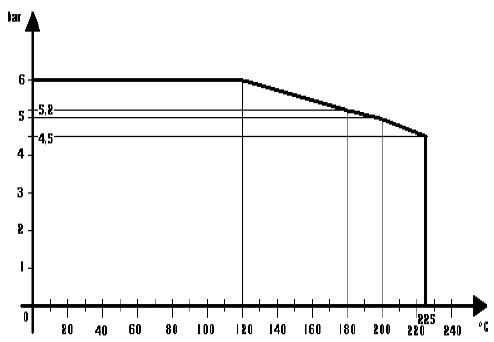

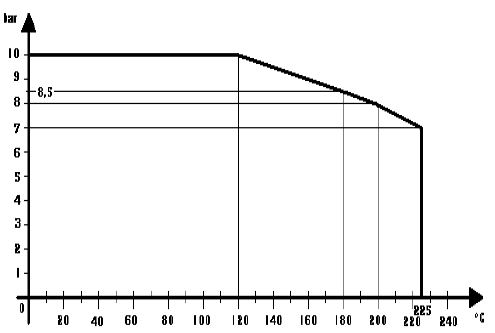

Hideg és melegvízre, telített vízgőzre valamint az alkatrészek anyagára közömbös folyadékokra az alábbi üzemi nyomás - hőfok diagramok szerinti tartományban.

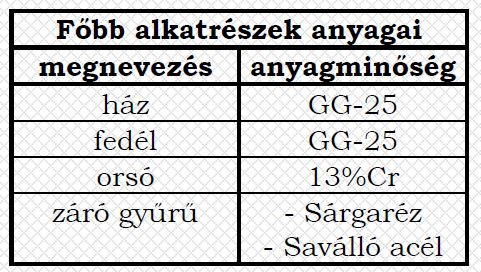

Főbb alkatrészek anyagai

Megnevezés Anyagminőség
ház GG-25
fedél GG-25
orsó 13%Cr
záró gyűrű

sárgaréz,

saválló acél

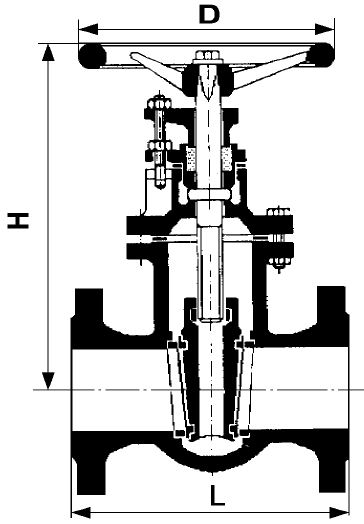

DN 40 50 65 80 100 125 150 200 250 300 350 400 500 600
L 140 150 170 18 190 200 210 230 250 270 290 310 350 390
H 239 253 285 307 363 443 450 545 741 835 825 866 1060 1240
D 120 140 160 160 180 200 200 250 406 457 400 400 500 500
Súly (Kg) 11 14 19 22 28 53 61 80 154 260 183 235 342 493
PN 10 10 10 10 10 10 10 6 6 6 4 4 4 2,5
