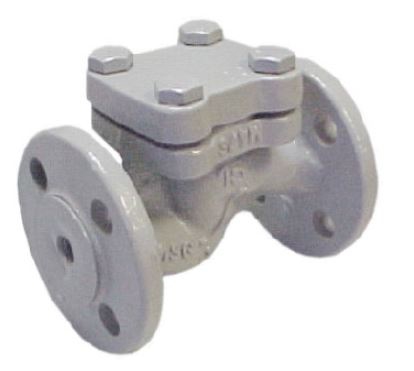

Átmeneti visszacsapószelep öntöttvasból MSG 1.12.V
Az Átmeneti visszacsapószelep öntöttvasból MSG 1.12.V hideg és meleg vízre és az alkatrészek anyagára közömbös folyadékokra alkalmazható.
Átmeneti visszacsapószelep öntöttvasból MSG 1.12.V
MSZ EN 13789 DN 15-150 PN 16
Szivárgási fokozat:
DN 3230/3 BN 2. fokozat

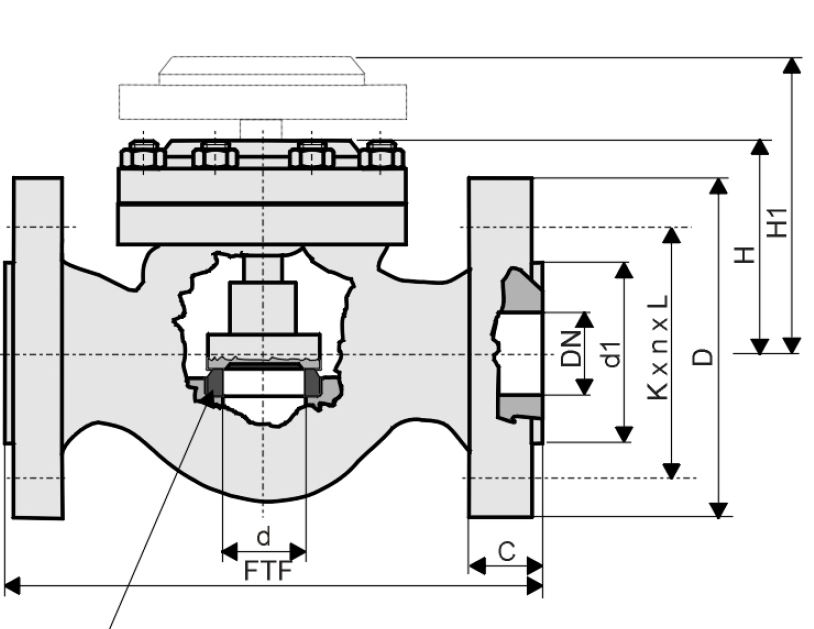

Csatlakozó méret:
EN 1092-2 Form B.
Építési hosszúság:
MSZ EN 5581 FTF1
Beépítés:
Csak vízszintes helyzetben szabad beépíteni. Igény szerint rugós kivitelben is szállítható, amely bármilyen helyzetben beszerelhető.
Alkalmazási terület:

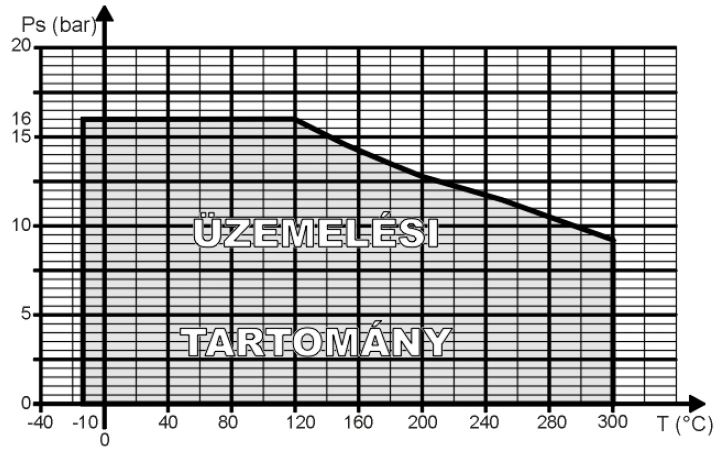

Hideg és melegvízre, vízgőzre, valamint az alkatrészek anyagára közömbös folyadékokra az alábbi az üzemi-hőfok nyomás diagram szerint alkalmazható. Dinamikus csővezetési terhelésre nem vehető igénybe.
| T | -10 | 0 | 120 | 150 | 180 | 200 | 230 | 250 | 300 |
| Ps | 16,0 | 16,0 | 16,0 | 14,4 | 13,4 | 12,8 | 11,8 | 11,2 | 9,6 |
Főbb alkatrészek anyagai:
| megnevezés | Anyagminőség |
|---|---|
| Szelepház | EN-GJL-250 MSZ EN 1561 |
| Fedél | EN-GJL-250 MSZ EN 1561 |
| Kúp DN 15-32 | 1.4021 MSZ EN 10088-3 |
| Kúp DN 40-150 |
S 275 JR MSZ EN 10025 (felheg. SGx8 CrTi DIN 8556) |
| Ülék DN 15 és 65-150 | 1.4021 MSZ EN 10088-3 |
| Ölék DN 25-65 | 1.4021 MSZ EN 10088-3 |
